Holz im Großformat - 8-Fach Sporthalle Einblicke und Details
Die Sporthalle in Monheim am Rhein setzt neue Maßstäbe: Acht Hallensegmente auf zwei Ebenen bieten Schulen und Vereinen eine hohe Flexibilität für Sport- und Großveranstaltungen. Die innovative Konstruktion ermöglicht es, die einzelnen Segmente je nach Bedarf zu verbinden oder separat zu nutzen. Eine ausfahrbare Tribüne mit 500 Sitzplätzen wird das Zuschauerlebnis bei Events zusätzlich bereichern.
Eckdaten zum Großprojekt

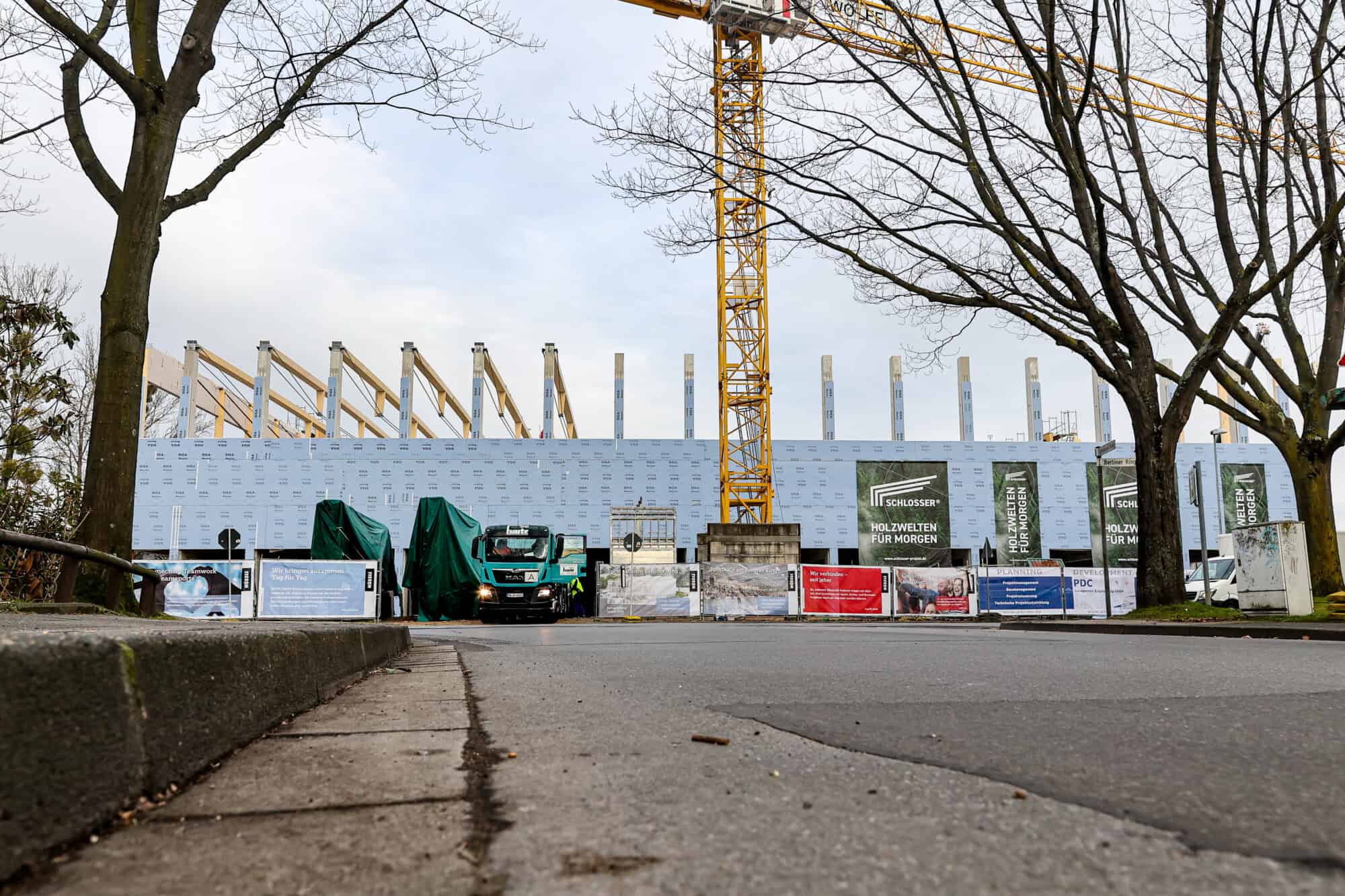

Für dieses Projekt wurde SCHLOSSER vom Totalübernehmer Nüssli aus der Schweiz mit der kompletten Holzbaukonstruktion der 8-fach Sporthalle und des Nebengebäudes beauftragt. Das gesamte Gebäude hat eine Länge von 64 m, eine Breite von 45,5 m und eine Höhe von 18,70 m. Dabei wurden ca. 934 m³ Bauholz verbaut. Somit werden in diesem Gebäude rund 950 Tonnen CO² gebunden.
Im Interview mit Konstrukteur und Experte Rainer Scheuermann erfahren wir, mit welcher Konstruktion solche Dimensionen in Holzbauweise problemlos realisiert werden können, welche Herausforderungen es dabei gab und warum dieses Großprojekt in Holzbauweise geplant und ausgeführt wurde.
Experteninterview mit Konstrukteur Rainer Scheuermann
Warum wurde Europas erste 8-Fach Sporthalle mit diesen Dimensionen in Holz realisiert?
RS: Der Vorteil war hier der hohe Vorfertigungsgrad der Wandelemente bei uns im Werk, sowie eine schnelle Montage auf der Baustelle. Das hat die Bauzeit enorm verkürzt, was für den Totalübernehmer Nüssli ein ausschlaggebendes Argument für die Holzbauweise war.
Welche Leistungen hat SCHLOSSER als ausführendes Holzbauunternehmen übernommen?

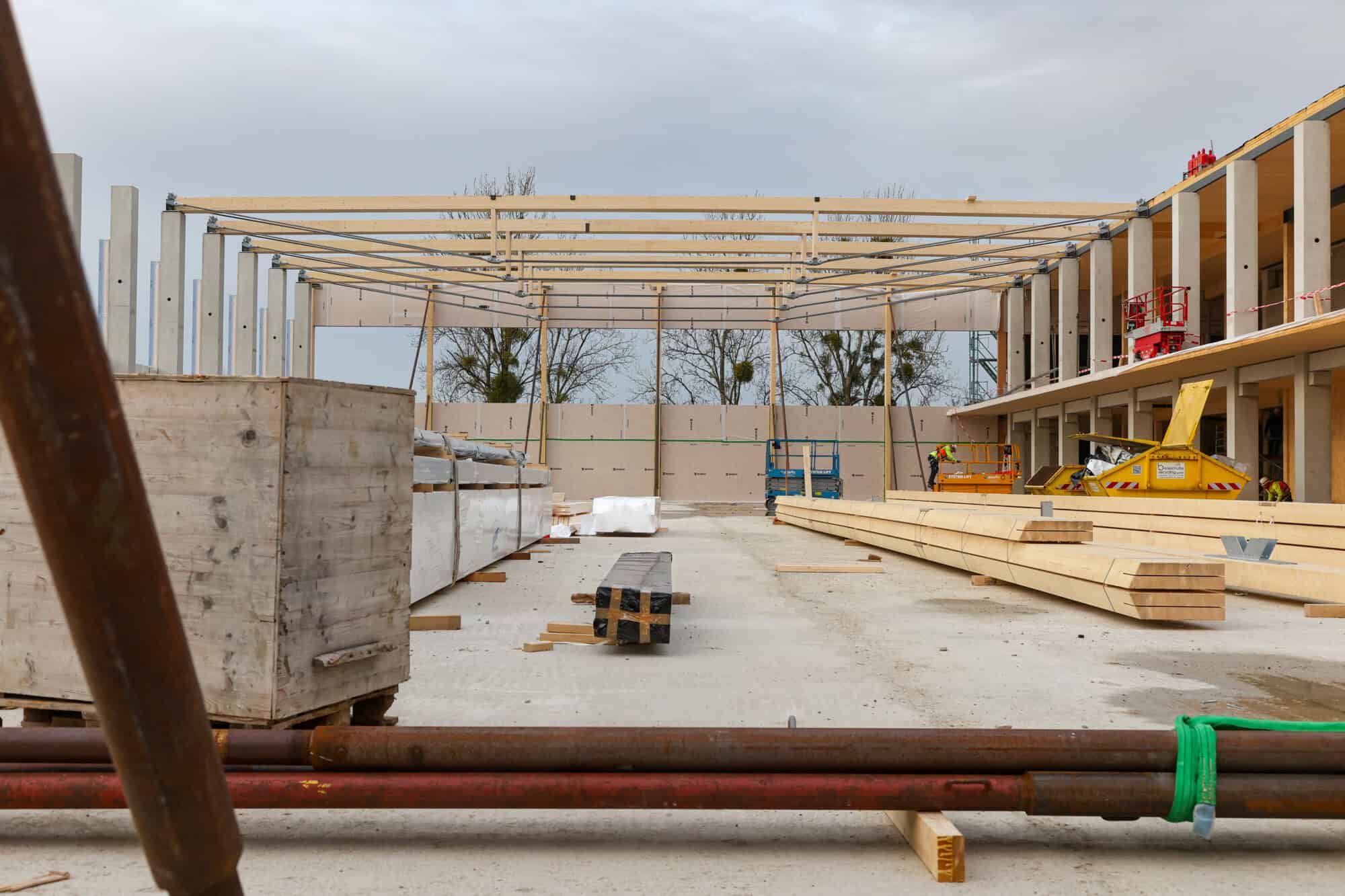

RS: Beim Nebengebäude wurden die Außenwände und Decken in Holzbauweise realisiert. Bei der 8-fach Sporthalle wurden die Außenwände sowie das Dach inklusive des Dachtragwerks als Holzbau ausgeführt.
Mit welcher Konstruktion wurden die großen Spannweiten des Daches gelöst? Wo kamen dabei die Stärken des Baustoffes Holz zum Tragen?

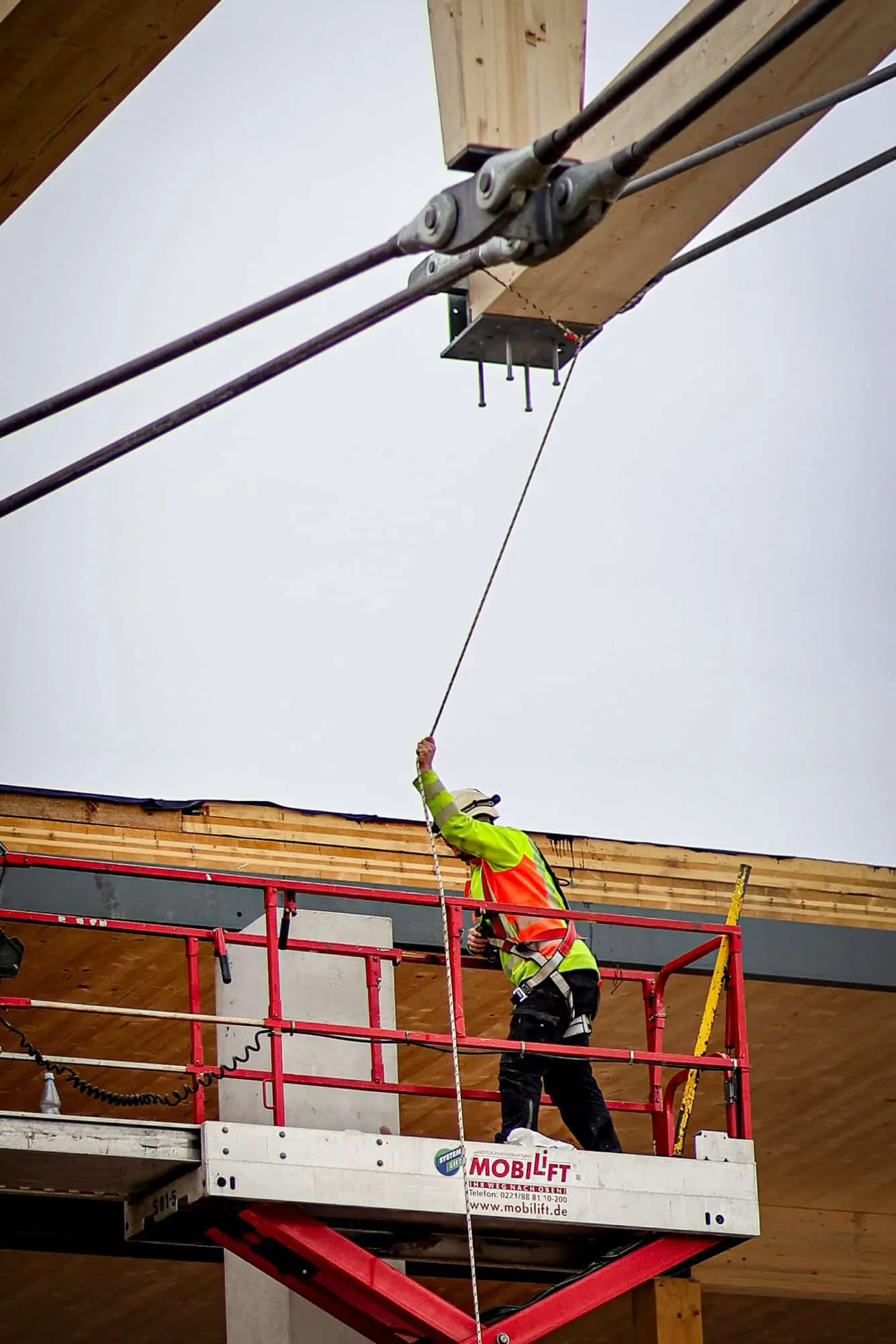

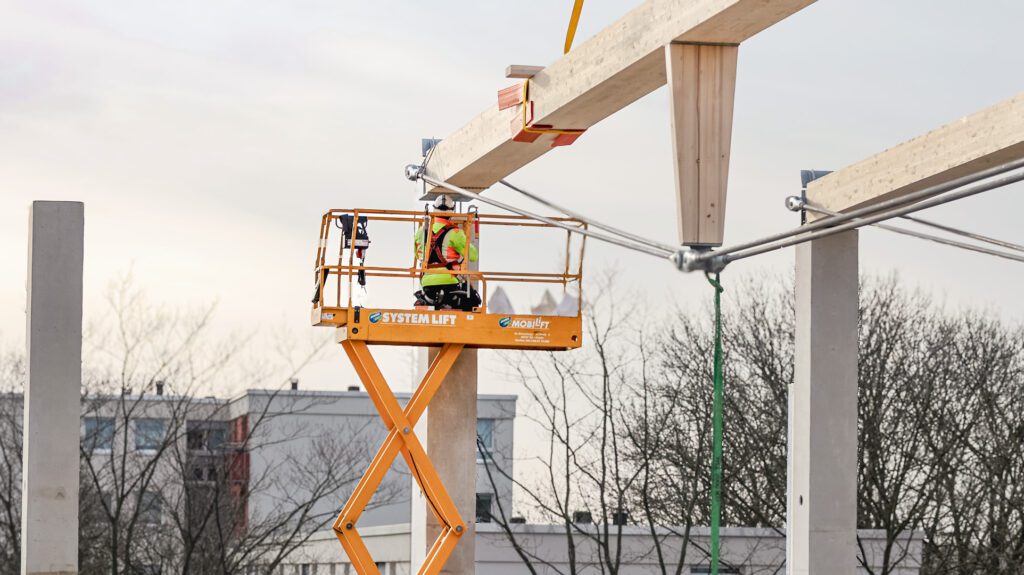

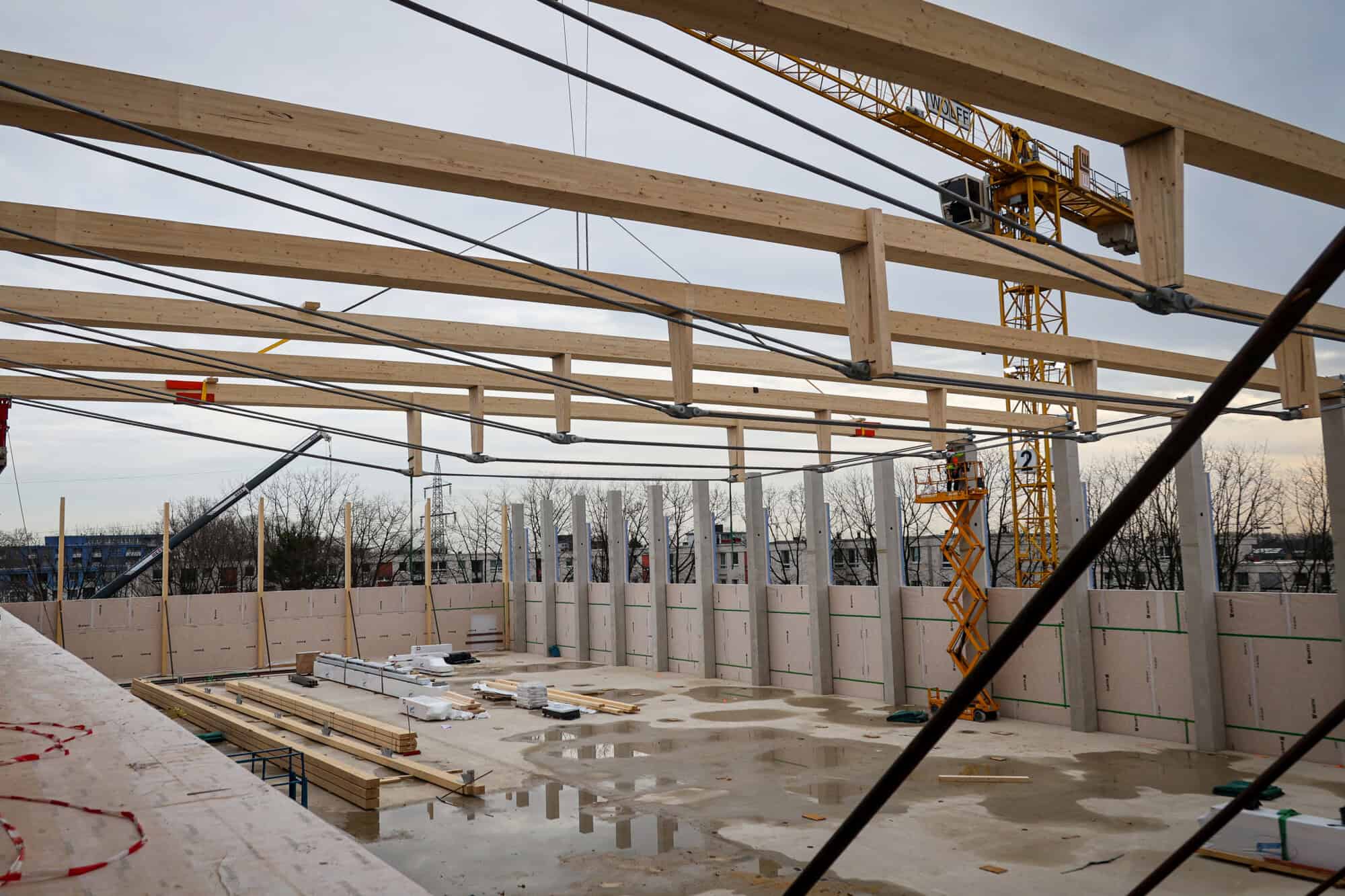

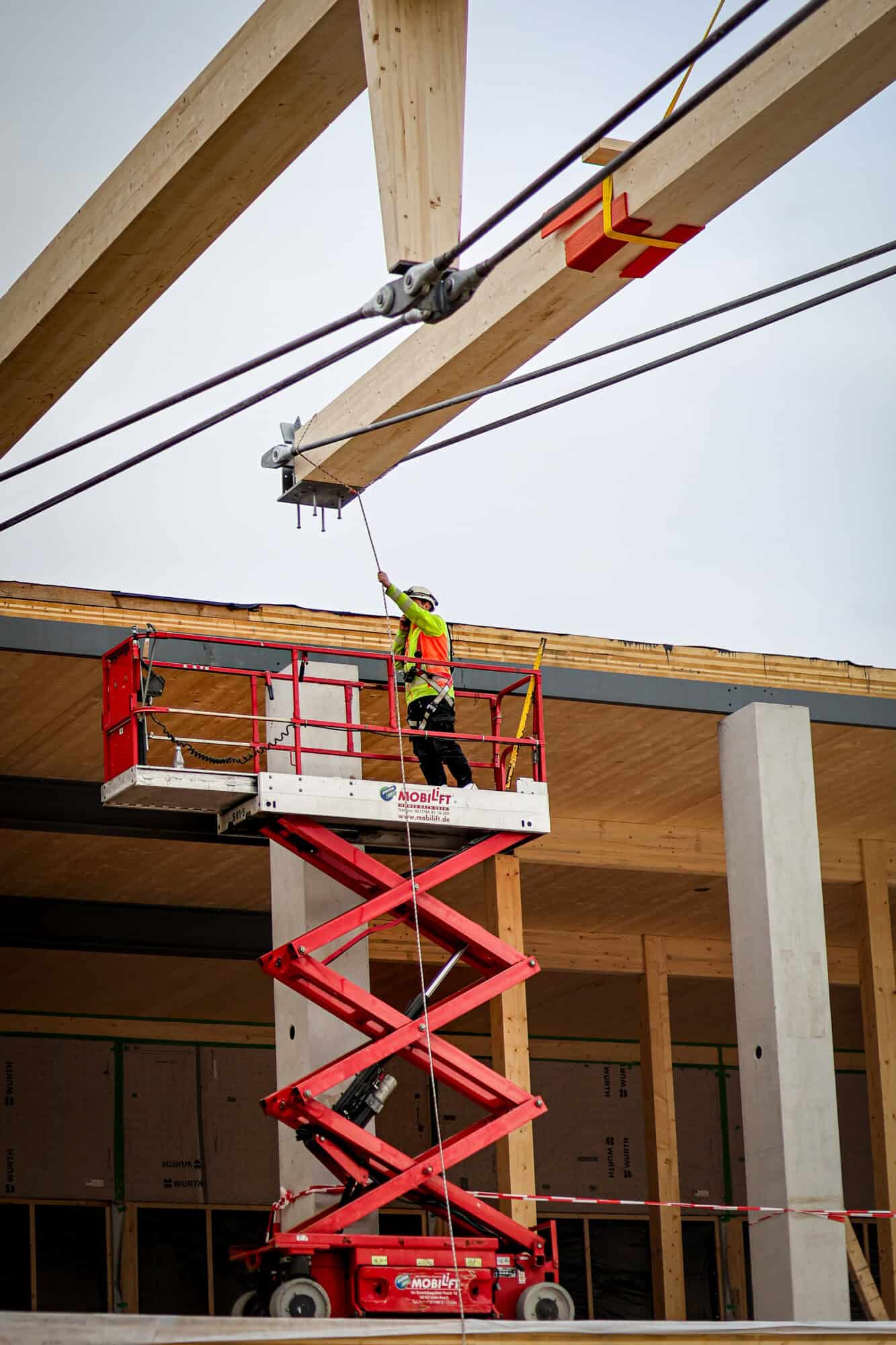

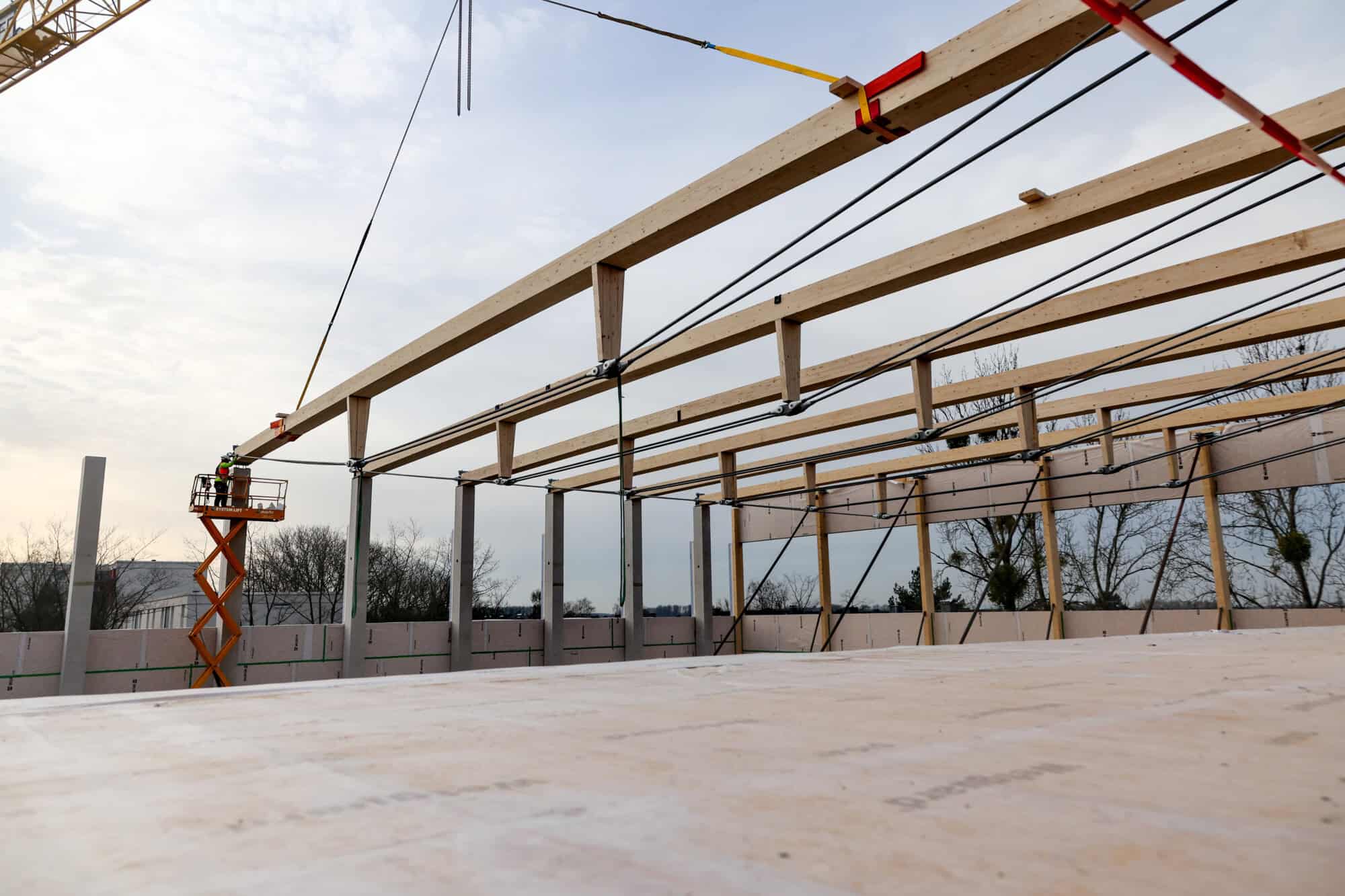

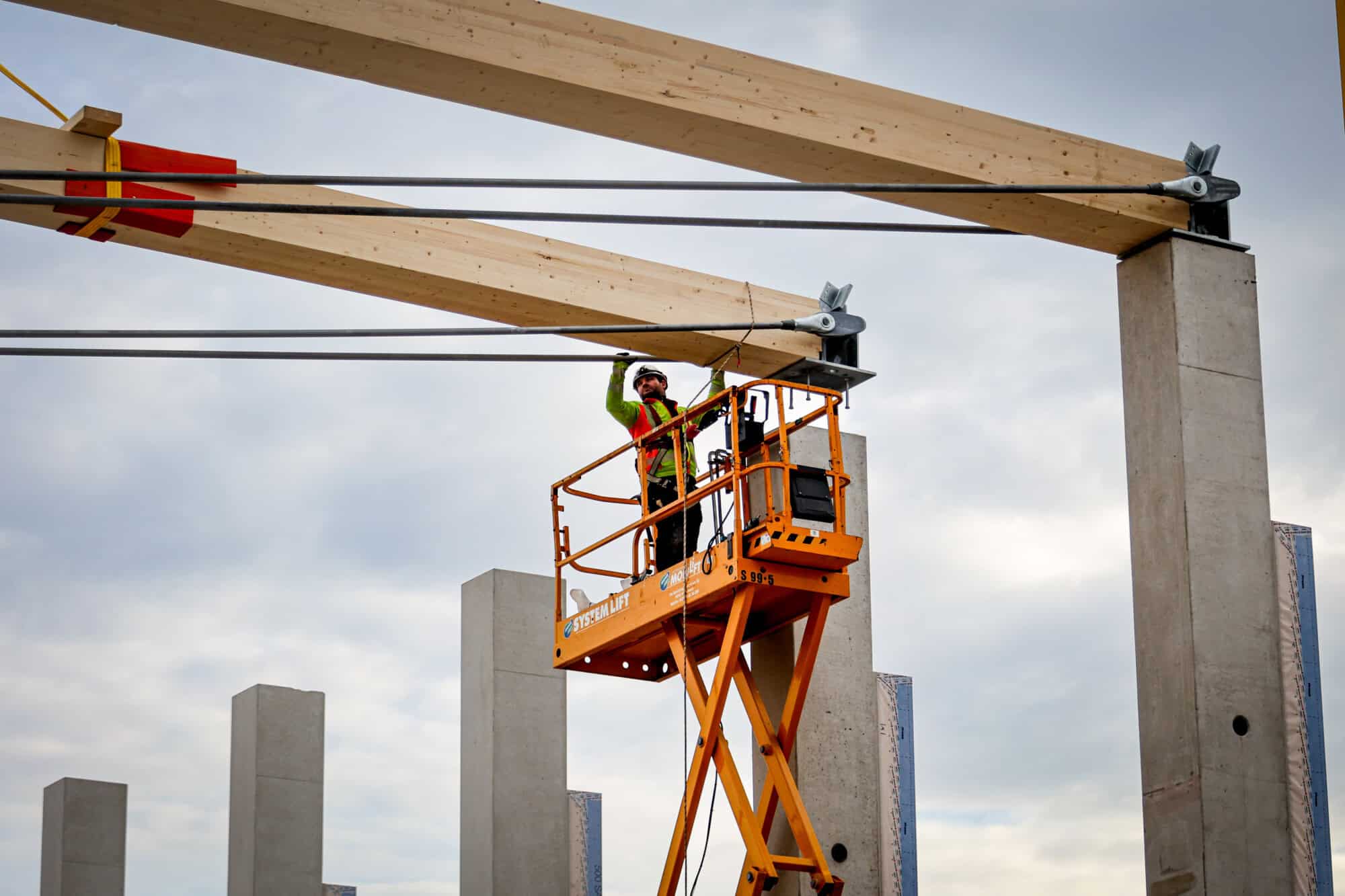

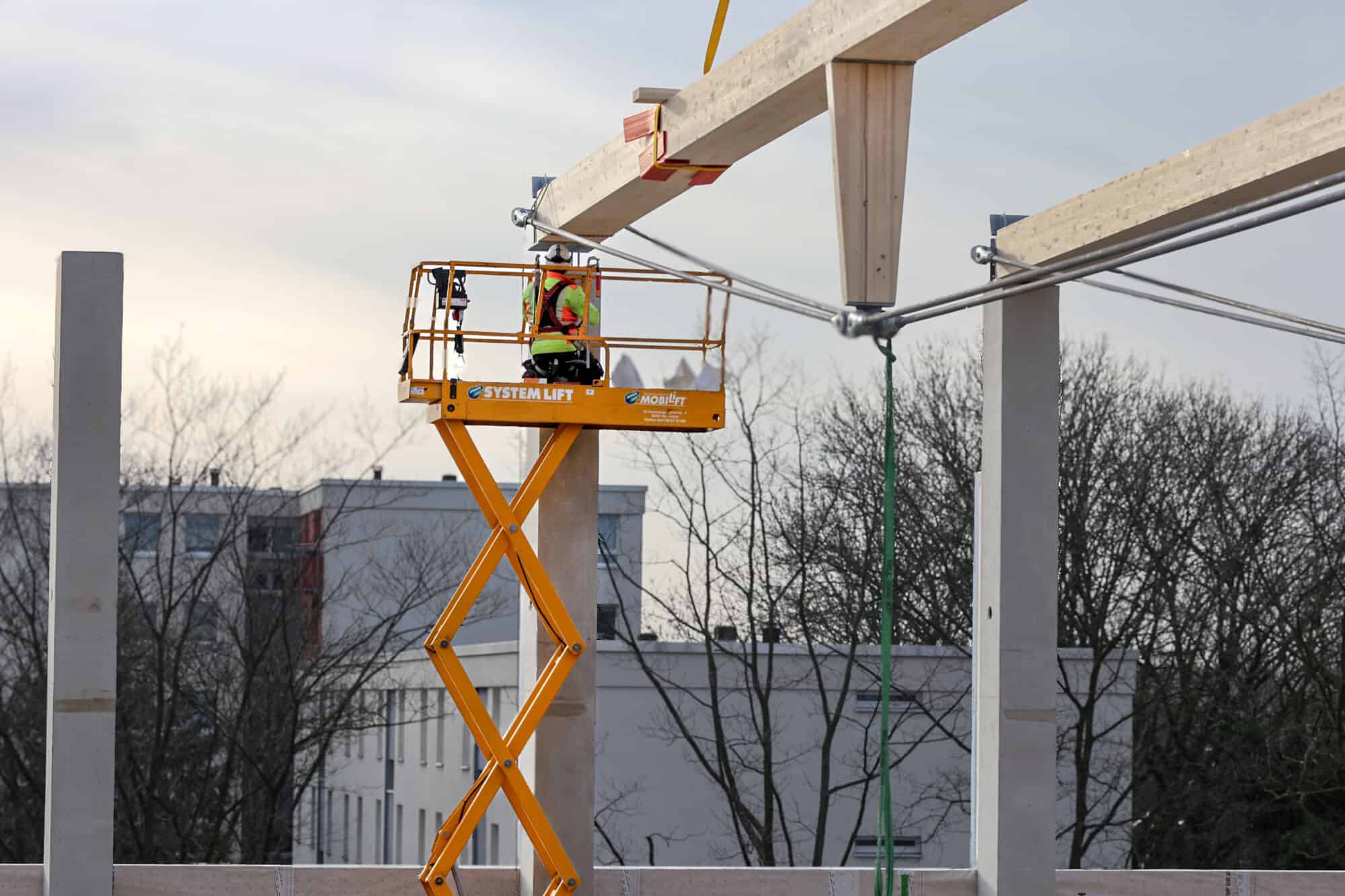

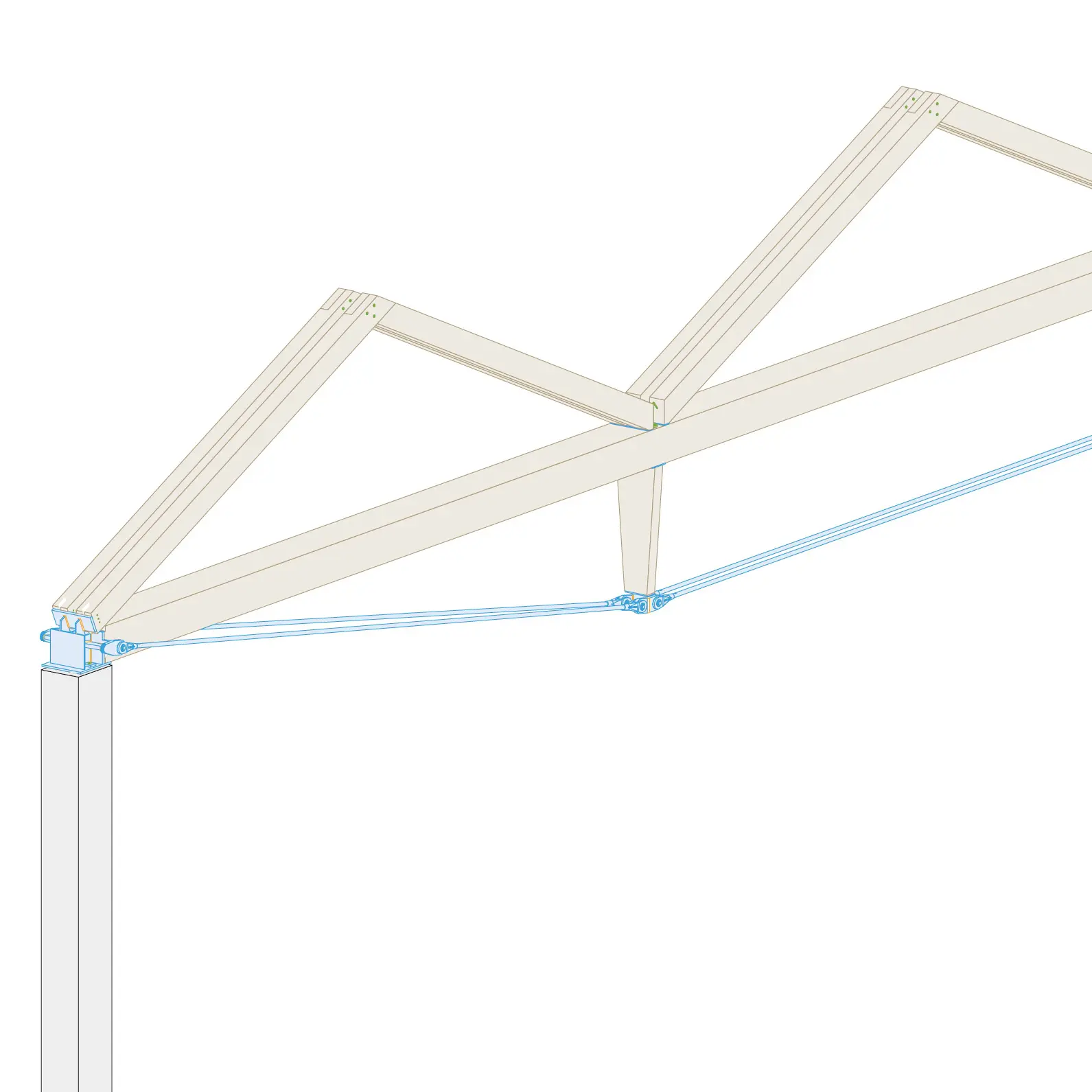

RS: Der Binder, welcher einen Querschnitt von 42/52cm hat, wurde mit je 2 Zugstabsystemen aus Stahl Ø 45mm unterspannt. Ohne Unterspannung, wäre der Querschnitt des Binders um ein Mehrfaches größer und dadurch weniger wirtschaftlich. Da der Binder mit einer Stahlunterspannung ausgeführt wurde, konnte dieser für seine große Spannweite sehr schlank und filigran ausgeführt werden. Dadurch konnten auch Ressourcen gespart werden.
Welche Herausforderung brachte die Spannweite der Binderkonstruktion mit sich?

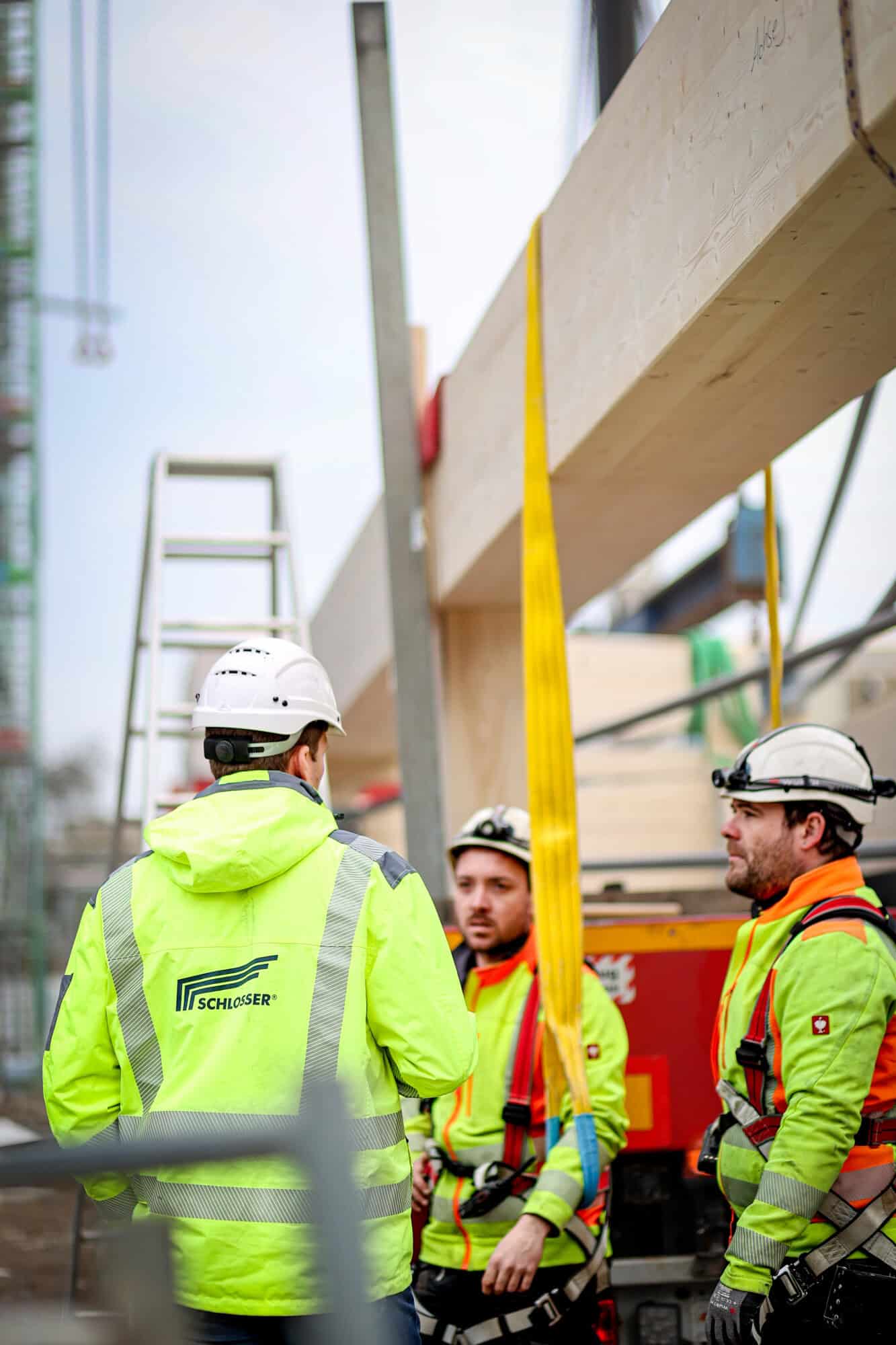

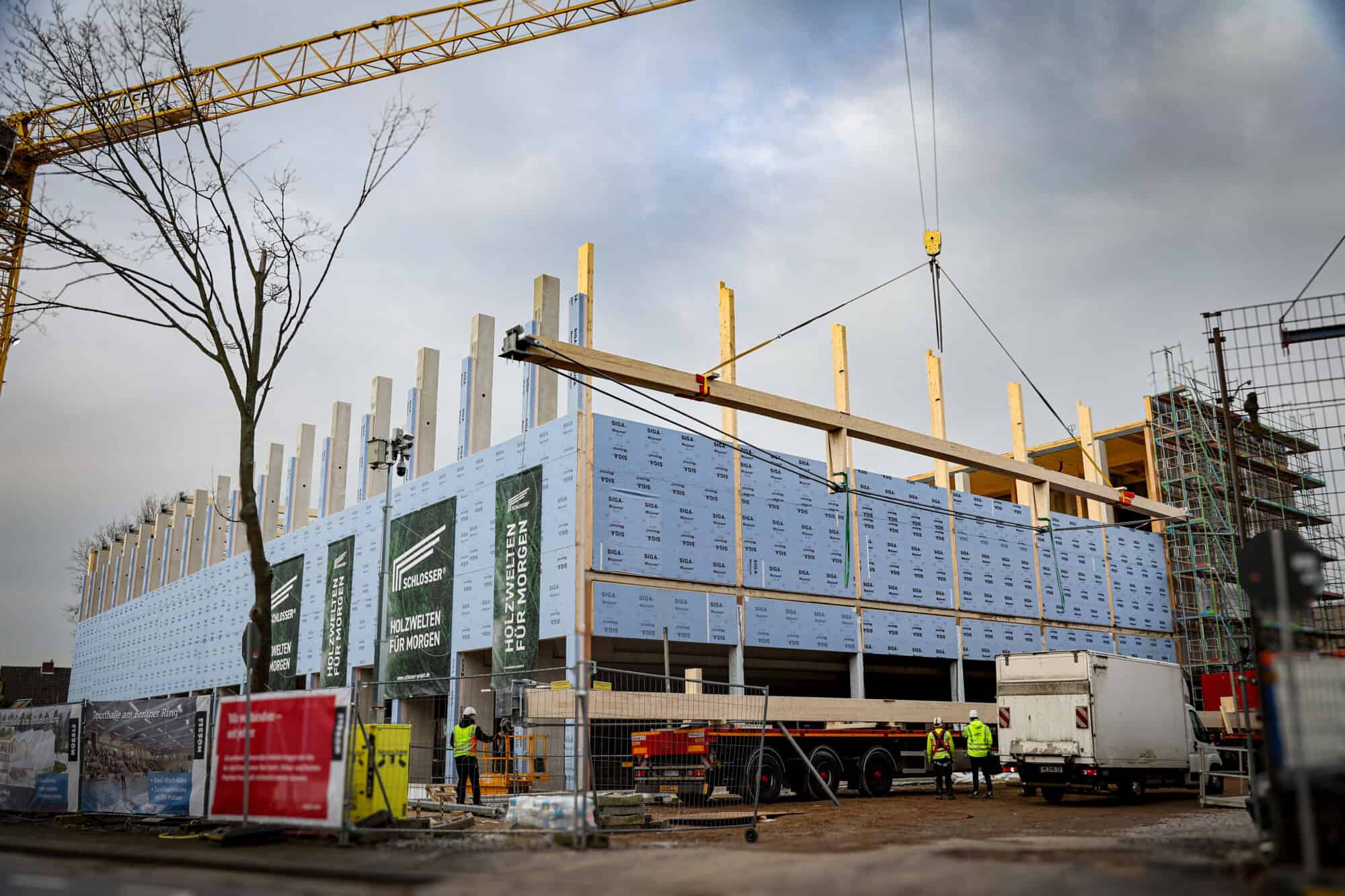

RS: Bei einer Spannweite der Binder von 30m gab es mehrere Herausforderungen. Sowohl die Fertigung der Binder, da diese mit der gesamten Stahlunterspannung im Werk hergestellt wurden, als auch die Logistik auf der Baustelle. Hierfür waren vier Sondertransporte notwendig, die organisiert und durchgeführt werden mussten. Eine weitere Herausforderung auf der Baustelle war das richtige Anhängen der Binder an den Baukran. Dafür ist ein erfahrenes und eingespieltes Montageteam erforderlich.
Wie viel schneller war die Realisierung in Holzbauweise im Vergleich zur Ausführung mit einem anderen Baustoff?
RS: Während bei uns im Werk die Vorfertigung der Wand- und Deckenelemente vorgenommen wurde, konnte auf der Baustelle in Monheim parallel der Unterbau fertiggestellt werden. Die Montage der vorgefertigten Elemente dauerte mit unserem erfahrenen Montageteam rund 15 Wochen. Um wieviel Zeitersparnis es sich gegenüber einem anderen Baustoff handelt kann ich nicht genau sagen, ich würde aber von mehreren Monaten ausgehen.
WDR berichtet über Großprojekt in Holz

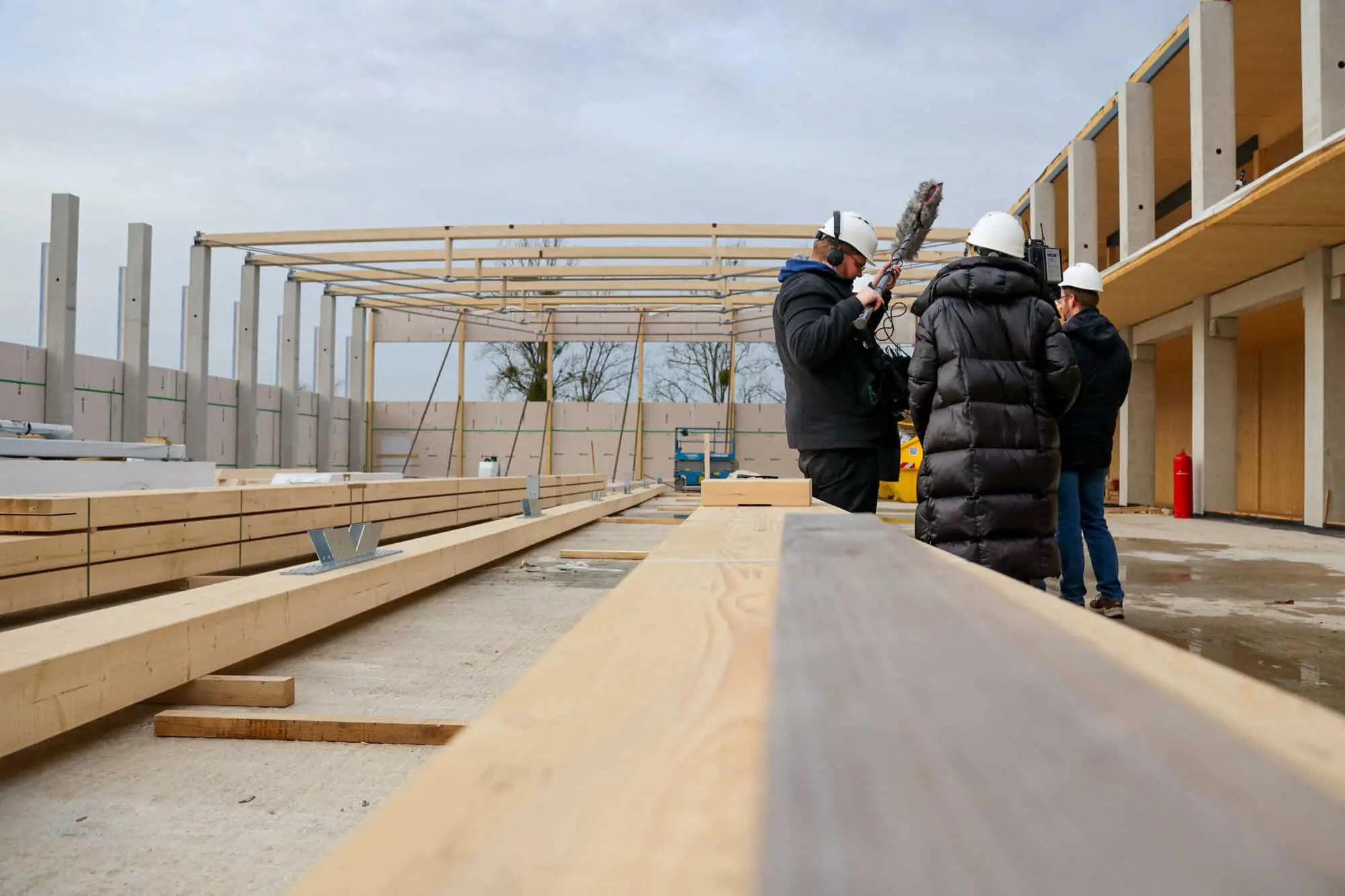

Das Aufrichten der 8-Fach Sporthalle war auch für die Stadt Monheim ein Event. Zum Showdown waren das Fernseherteam des WDR und weitere Pressefachleute vertreten. Das ganze Video sowie das Baustellentagebuch zu unserem Großprojekt gibt es auf der Projektwebsite.
